Описание

Основная примесь — уголь, встречается в виде тонкой пыли и небольших кусочков, что делает массу до обжига чёрной, однако после обжига остаётся белой или слегка розовой/кремовой. Более высокое содержание Al2O3 делает её более тугоплавкой, чем веска-прима и некоторые другие аналоги, что в некоторых случаях приводит к необходимости корректировки составов. Незначительные количества железа (до 1,5%) позволяют добиться практически белых цветов получаемых материалов и неискажённых цветовых откликов с различными пигментами. Пластичность ниже, чем у веска-прима и некоторых аналогов. Благодаря наличию углеродной пыли, может загустить глазурный или массный шликер неожиданно сильно благодаря более мелкому среднему размеру частиц, особенно после помола.

Применение

Применяется в качестве компонента глазурей, добавки, повышающей вязкость глазурного шликера, добавки, снижающей потёчность глазури.

Поведение в керамических массах

Увеличение пластичности, водопотребности, времени сушки, усадки и деформации пластичных масс, снижение скорости набора литейных масс, увеличение прочности в сыром виде и часто - после обжига.

Поведение в глазурях

Основное действие в глазурях - стабилизация глазурной суспензии, предотвращение оседания и образования жестких осадков, улучшение пластичности нанесенного глазурного слоя и его сцепления с черепком.

Замедление высыхание глазури, при введении электролитов - высокая тиксотропия.

Уменьшение КТР, увеличение твёрдости поверхности и ее химической стойкости при условии полного расплавления в глазури.

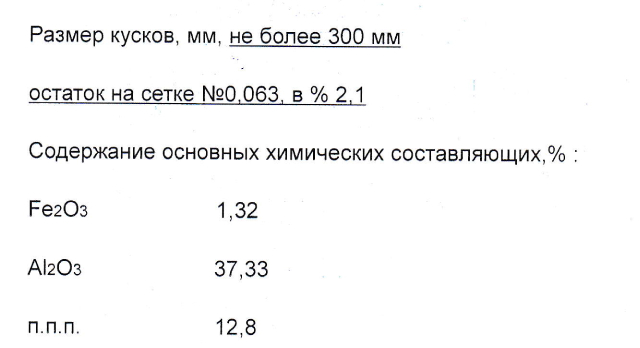

Результаты испытаний

Форма поставок

Куски 1-10 см неправильной формы.
