Создано: 06.05.2026 18:47
Было бы обидно, если на изделиях, декорированных такими недешёвыми материалами, появится брак. Разберёмся, как этого избежать.
Препараты благородных металлов наносят на уже обожжённые глазурованные изделия. В процессе обжига выгорают растворители и образуется тонкая металлическая плёнка, которая приплавляется к глазурованной поверхности.
Надглазурное покрытие приобретает свойства поверхности, на которую нанесено. Это означает, что на глянцевой глазури покрытие будет блестящим, на матовой - матовым.
Качество росписи напрямую зависят от соблюдения условий подготовки, нанесения и обжига краски.
Основные правила
1.Используйте отдельные кисти для нанесения жидкой краски. Лучше всего её удерживают и распределяют кисти из белки, особенно «самовяз».
2.Подготавливайте поверхность. Она должна быть сухой и чистой - это обеспечит ровное нанесение без проплешин.
3.Избегайте пыли на всех этапах декорирования и сушки. Пылинки выгорят при обжиге, но оставят следы на росписи.
4.Декорируйте изделия комнатной температуры. Холодная поверхность нарушает равномерность наносимой плёнки и приводит к браку.

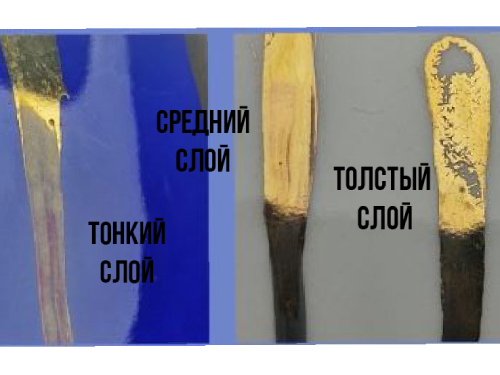

5.Наносите препарат умеренно тонким слоем.
-Слишком тонкий слой снижает химическую и механическую прочность покрытия (после обжига может стираться), даёт розоватый оттенок, а также может быть недостаточно укрывистым и «золотым» (просвечивает).
-Слишком толстый слой приводит к растрескиванию и шелушению (дефект «першение») или к излишней матовости.
6. Регулируйте густоту краски. Если краска загустела (это может стать причиной толстого слоя) разбавьте её скипидаром( добавляя по каплям) и тщательно взбалтывая после каждой добавки. Также можно использовать специальный разбавитель S-0523 - его лучше замешивать с краской на палитре при выполнении росписи, на палитре, до рабочей консистенции. Добавка 1-5% этого препарата позволяет делать более длинные мазки.
7.Особое внимание уделите платине. Препарат платины склонен к образованию осадка, что ведёт к першению. Рекомендуем очень тщательно его размешивать. Трясите флакон 15-20 минут (не меньше) - обычно этого достаточно. Если препарат старый и это не помогло:
При малом объёме: вылейте содержимое флакона на палитру, добавляйте по каплям скипидар и после каждой капли растирайте смесь шпателем.
При объёме от 10 мл: добавляйте во флакон по каплям разбавитель S-0523, после каждого добавления энергично встряхивая флакон.
8.Соблюдайте режим обжига. На первом этапе нагревайте медленно (70-100 °C в час до 400 °C), чтобы растворители испарялись из росписи постепенно. При слишком быстром выгорании на поверхности останутся проплешины от интенсивно выходящих газообразных веществ.
Обычно в качестве основы используют высокотемпературную глазурь. Если же ваша глазурь низкотемпературная и начинает размягчаться уже при температуре обжига краски, снизьте температуру, иначе роспись просто «утонет» в расплаве и оставит лишь грязный след.
Препараты благородных металлов наносят на уже обожжённые глазурованные изделия. В процессе обжига выгорают растворители и образуется тонкая металлическая плёнка, которая приплавляется к глазурованной поверхности.
Надглазурное покрытие приобретает свойства поверхности, на которую нанесено. Это означает, что на глянцевой глазури покрытие будет блестящим, на матовой - матовым.
Качество росписи напрямую зависят от соблюдения условий подготовки, нанесения и обжига краски.
Основные правила
1.Используйте отдельные кисти для нанесения жидкой краски. Лучше всего её удерживают и распределяют кисти из белки, особенно «самовяз».
2.Подготавливайте поверхность. Она должна быть сухой и чистой - это обеспечит ровное нанесение без проплешин.
3.Избегайте пыли на всех этапах декорирования и сушки. Пылинки выгорят при обжиге, но оставят следы на росписи.
4.Декорируйте изделия комнатной температуры. Холодная поверхность нарушает равномерность наносимой плёнки и приводит к браку.
5.Наносите препарат умеренно тонким слоем.
-Слишком тонкий слой снижает химическую и механическую прочность покрытия (после обжига может стираться), даёт розоватый оттенок, а также может быть недостаточно укрывистым и «золотым» (просвечивает).
-Слишком толстый слой приводит к растрескиванию и шелушению (дефект «першение») или к излишней матовости.
6. Регулируйте густоту краски. Если краска загустела (это может стать причиной толстого слоя) разбавьте её скипидаром( добавляя по каплям) и тщательно взбалтывая после каждой добавки. Также можно использовать специальный разбавитель S-0523 - его лучше замешивать с краской на палитре при выполнении росписи, на палитре, до рабочей консистенции. Добавка 1-5% этого препарата позволяет делать более длинные мазки.
7.Особое внимание уделите платине. Препарат платины склонен к образованию осадка, что ведёт к першению. Рекомендуем очень тщательно его размешивать. Трясите флакон 15-20 минут (не меньше) - обычно этого достаточно. Если препарат старый и это не помогло:
При малом объёме: вылейте содержимое флакона на палитру, добавляйте по каплям скипидар и после каждой капли растирайте смесь шпателем.
При объёме от 10 мл: добавляйте во флакон по каплям разбавитель S-0523, после каждого добавления энергично встряхивая флакон.
8.Соблюдайте режим обжига. На первом этапе нагревайте медленно (70-100 °C в час до 400 °C), чтобы растворители испарялись из росписи постепенно. При слишком быстром выгорании на поверхности останутся проплешины от интенсивно выходящих газообразных веществ.
Обычно в качестве основы используют высокотемпературную глазурь. Если же ваша глазурь низкотемпературная и начинает размягчаться уже при температуре обжига краски, снизьте температуру, иначе роспись просто «утонет» в расплаве и оставит лишь грязный след.
