Создано: 27.04.2026 16:30

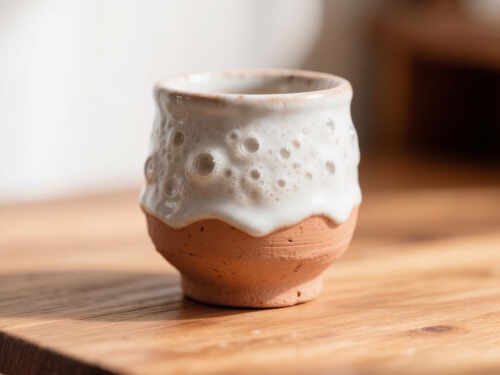

Пузыри на глазури и наколы (точечные углубления на поверхности глазури, похожие на маленькие проколы иглой) – пожалуй, самый распространённый дефект в практике керамиста. И тому масса объяснений.Причины в черепке:
1. В массе много примесей, которые при выгорании образуют газы.
Что делать. Провести медленный утильный обжиг, со скоростью 100°/час.
2. Масса окрашена оксидами, например, марганца. Работать с таким черепком очень трудно: на всех глазурях образуются пузыри или наколы.
Что делать. Политой обжиг проводите очень медленно со скоростью 70 град/час.
3. Шероховатая поверхность черепка. Твёрдые частицы шамота или песка открывают путь к воздушным капиллярам.
Что делать. Загладить поверхность резиновым шпателем, либо нанести
тонкое покрытие, например, ангоб.
4. Пористый черепок.
Что делать. Смочить поверхность изделия перед глазурованием. Нанесённая глазурь не будет сжимать воздух в порах - его вытеснит вода.
5. Грязный черепок. Покрыт пылью, захватан грязными руками и т.д.
Что делать. Помыть перед глазурованием.
Причина в глазури:
1. Вы не дожгли глазурь. Это становится сразу понятно при взгляде на изделие: он явно «не дозрело» - вид глазури отличается от привычного (нет блеска, шелковистости и т.д.).
Что делать. Поставьте конуса (кольца) на каждую полку печи и проверьте распределение температур в вашей печи при такой же ставке.
2. Вы пережгли глазурь, произошло её вскипание и, как следствие, образование пузырей.
Что делать. См.п.1.
3. Слишком толстый слой глазури – пузырькам воздуха трудно пробиться через толщу покрытия.
Что делать. Уменьшите слой глазури.
4. Слишком влажная, долго не высыхающая глазурь не пропускает воздух. В результате образуется пузырь. Этот дефект встречается при росписи по сырой эмали, когда на тонкий слой глазури наносят несколько слоев сильно разбавленной краски.
Что делать. Понимать, что 2-3 слоя глазури нормальной консистенции не равно 6-7 слоям разбавленной глазури. Стараться наносить меньше слоёв, при окунании не держать изделие долго в глазурном шликере.
Правильное ведение обжига может помочь в борьбе с этими дефектами.
1. Более медленный и равномерный обжиг улучшит качество поверхности изделия. Стандартный режим обжига: подъём температуры со скоростью 100°/час до 600°С, далее со скоростью, присущей данной печи ( обычно не выше 150/200 градусов в час) и охлаждение в свободном режиме может потребовать корректировки, например остужайте печь со скоростью 100°/час до 800°
2. Самый медленный участок обжига – перед максимальной температурой обжига и после неё. Если это приводит к повышенной потёчности глазури, следует немного понизить температуру.
3. Недостаток кислорода в печи может вызвать неполное разложение углеродных соединений.
Что делать. Устройте в печи вентиляцию (открывайте заслонки), либо обжигайте медленно (со скоростью до 70°/час) и медленно охлаждайте.
4. Утильный обжиг проводите при максимально возможной температуре.
Но при этом в черепке должно остаться достаточно пор, чтобы его можно было заглазуровать, либо если пор осталось мало нагревайте черепок при глазуровке или/и добавляйте глазурный клей в суспензию.
Очень хорошо, если в промежутке от 700 ° C до 950 ° C скорость не будет превышать 50-100° в час.
И,конечно, используйте пироскопы, кольца для определения температуры в каждой зоне вашей печи при разной плотности ставки.
