Методика экспресс-оценки совместимости керамической массы и глазури
(Прогнозирование риска образования отложенного цека)

Область применения:
 Настоящая методика разработана на основе требований ГОСТ 32091-2013 и ГОСТ 24770-81 с целью ускоренного определения долговременной термостойкости глазурных покрытий. Методика позволяет выявить скрытые напряжения в системе «черепок–глазурь», которые являются первопричиной возникновения отложенного цека в процессе эксплуатации готовых изделий.
 В отличие от стандартных испытаний, фиксирующих только факт разрушения, наша разработка позволяет количественно оценить степень совместимости материалов и служит надежным ориентиром для технологического отдела при подборе составов.

1. Подготовка образцов
Для испытания используются образцы в виде утильно обожженых  керамических плиток размером 100×100 мм. На лицевую поверхность образцов толстым слоем наносится испытуемый глазурный состав, соответствующей технологическому режиму. Образцы проходят политой обжиг.

2. Проведение испытания
2.1. Термическая подготовка.
Образцы помещают в сушильный шкаф, нагревают до температуры 150 °С (по ртутному термометру). Для  обеспечения равномерного прогрева черепка и глазурного слоя, выдержка при данной температуре составляет  60 минут.
2.2. Термический удар (Охлаждение).
По истечении времени выдержки образцы оперативно (максимально быстро, для обеспечения резкого перепада) переносятся в охлаждающую ванну с ледяной водой (температура 0 °С). Время нахождения в ванне — 12 часов. Данный этап моделирует экстремальные перепады температур и позволяет максимально проявить внутренние напряжения, возникающие из-за разницы коэффициентов термического расширения (КТР) массы и глазури.

3. Дефектоскопия (Выявление цека)
3.1. Сорбционный метод.
После извлечения из ванны и удаления излишней влаги на поверхность образцов наносится Сгорающий синий, S-4647(краситель высокой проникающей способности).
Время выдержки красителя на поверхности — 30 минут. За это время краситель проникает в малейшие микротрещины (цек) глазурного слоя, которые могут быть неразличимы невооруженным глазом.
3.2. Оценка результатов.

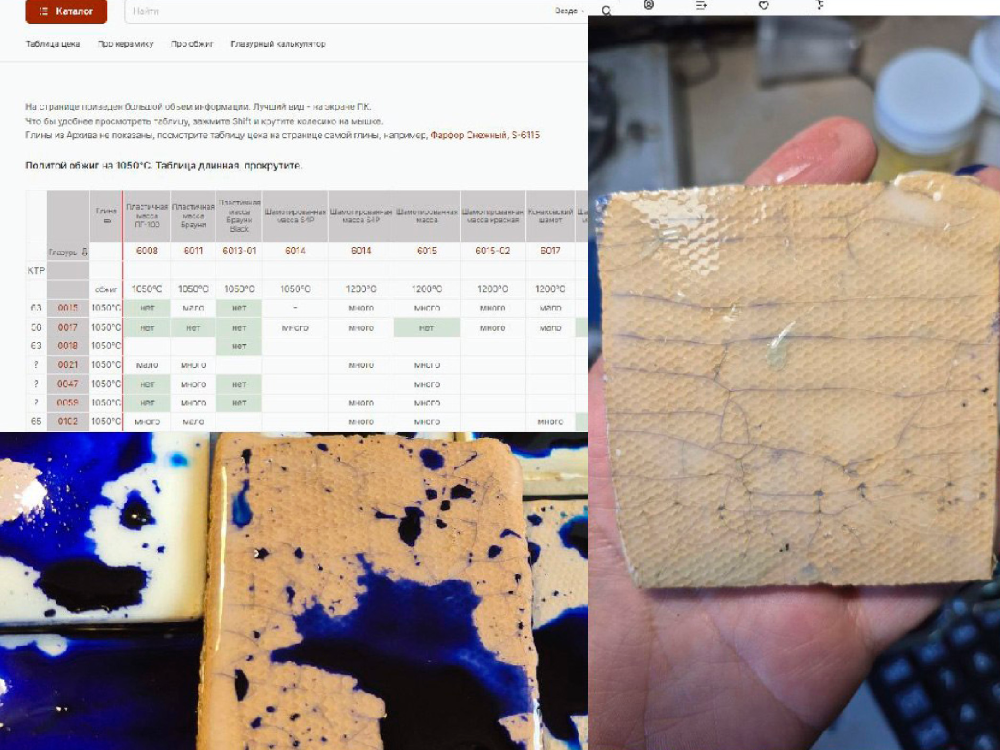

Излишки красителя смываются проточной водой. Проявившаяся сетка трещин визуализируется, и образец подвергается органолептическому контролю.

Классификация результатов:
Для удобства и однозначности интерпретации данных лабораторией введена качественная шкала оценки:
  «Нет»- Отсутствие следов красителя на поверхности. Глазурный слой монолитен. Напряжения в системе минимальны. Рекомендуемый состав.
  «Мало» - Наличие единичных или слабо выраженных линий (сетки) на отдельных участках. Совместимость удовлетворительная, но работа требует контроля.
  «Много» - Густая сетка цека по всей поверхности образца. Система «масса-глазурь» несовместима. Изделия  склонны к разрушению при эксплуатации.

Значимость методики для керамистов
Эта методика встроена в систему входного контроля наших материалов. Размещенные на сайте таблицы совместимости являются результатом многолетней работы технологического отдела. На основе этих данных вы можете:
 -Сократить время на подбор глазури и массы для новой коллекции.
 -Получить объективный критерий качества, подтвержденный лабораторными испытаниями, а не субъективным мнением.
  Данные носят рекомендательный характер и позволяют минимизировать риск возникновения отложенного цека в условиях повторяющих наши.
