Выживание на улице: инструкция для керамики

 Залог долгой жизни уличной керамики — способность противостоять перепадам температур, многократному замерзанию/оттаиванию (термоциклированию) и солнцу без потери вида.
Главный враг здесь — вода. Проникая в поры, она замерзает, расширяется на 9% и буквально разрывает материал изнутри. Многократные циклы ведут к сколам и разрушению.
Как сделать керамику стойкой? Ключевые моменты:


 Водопоглощение  должно быть низким
Для фасадной плитки идеал — менее 0,5% (ГОСТ 13996-219, ISO.13006:2018.NEQ).
Для конструкционных изделий (кирпич, скульптура) допустимо до 5-7% ((ГОСТ 530-2012/2019).


 Важна не просто пористость, а «архитектура» пор.
Поры бывают:
▪️открытые (в них попадает вода)  и они определяют процент водопоглощения.
▪️закрытые (остаются сухими).
Критично соотношение открытой пористости к общей — оно должно быть менее 0,78.
 При замерзании воде нужен «буфер» для расширения. Закрытые поры становятся этим резервным пространством, куда вытесняется вода, снимая внутреннее давление. Это правило «выживания» керамики с  не нулевым водопоглощением.


  Почему же  неглазурованный  шамот выживает?
Долговечные на улице изделия из неглазурованного шамота с водопогощением  >5% — это особый случай.
Причины:
▪️Армирование: шамотная крошка создаёт прочный «скелет».
▪️Прочность: материал обладает высокой механической стойкостью.
▪️Микроклимат в порах: спечённая шамотированная масса способна не только поглощать, но и выталкивать воду при замерзании.
   Но! Это работает только для неглазурованного шамота. Плотная  глазурь, нанесённая на пористый черепок, создаёт «эффект сэндвича»: вода, набравшаяся в изделие, при замерзании не может выйти через непроницаемую глазурь и рвёт его.

 Общие обязательные условия:
▪️Высокая морозостойкость (для плитки — не менее 100 циклов).
▪️Высокая механическая прочность.
▪️Обжиг на максимуме возможной для данной глины температуры — это снижает пористость и повышает прочность.
▪️Грамотный подбор пары «черепок-глазурь». Не должно быть цека, глазурь  должна быть кислото- и щелочестойкой.


 Итак  для надёжной уличной керамики с водопоглощением >5% критически важно соотношение открытой пористости к общей менее 0,78.
Как это проверить в домашних/мастерских условиях? Есть несложный тест!

Суть метода:
Образец, прокипячённый в воде, впитает её больше, чем просто замоченный. При кипячении вода заполняет почти все внутренние поры, а при замачивании только открытые. Разница в весе и даст нам ценную информацию.

Простой домашний тест:
1..Подготовьте образец: Возьмите обожжённый черепок вашей керамики.
2.Взвесьте насыщенный: Замочите образец в воде на 24 часа. Достаньте, промокните влажным полотенцем и взвесьте.
3.Взвесьте прокипячённый: Теперь прокипятите тот же образец 5 часов. Дайте остыть в той же воде, снова промокните влажным полотенцем и опять взвесьте.
4.Оцените разницу: Если вес значительно вырос, значит закрытых пор много. Это может быть тревожным сигналом для морозостойкости.

Более точный метод (по ГОСТ 27180-2019):

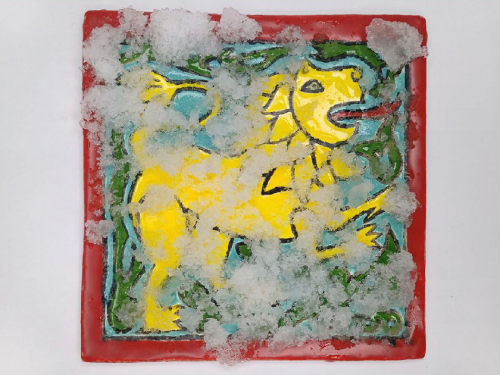

Это испытание в реальных условиях. Потребуется морозильная камера.
1.Оставьте  образец  в  воде на 48 часов.
2.Поместите в морозильник (-15...-20°C) на 2 часа. Образцы не должны касаться друг друга.
3.Достаньте и погрузите в воду (+15...+20°C) на 1 час.

Это один цикл. После каждого цикла тщательно осматривайте образец на предмет трещин, сколов, расслоения.
По ГОСТу делают 100 циклов, но даже 25 дадут хорошее представление о поведении материала.


Вывод:
Первый тест с кипячением — это быстрая оценка структуры пор. Второй — прямое моделирование зимней эксплуатации. Идеально использовать их вместе для уверенности в своём материале.
