Основные характеристики

В отечественной классификации номер пироскопа, умноженный на 10, примерно соответствует температуре его падения. Т.е. № 96 соответствует температуре 960°C, № 123 - 1230°C.

См. ниже таблицу соответствия температуры и номеров отечественных пироскопов и конусов Ортона (приняты в США).

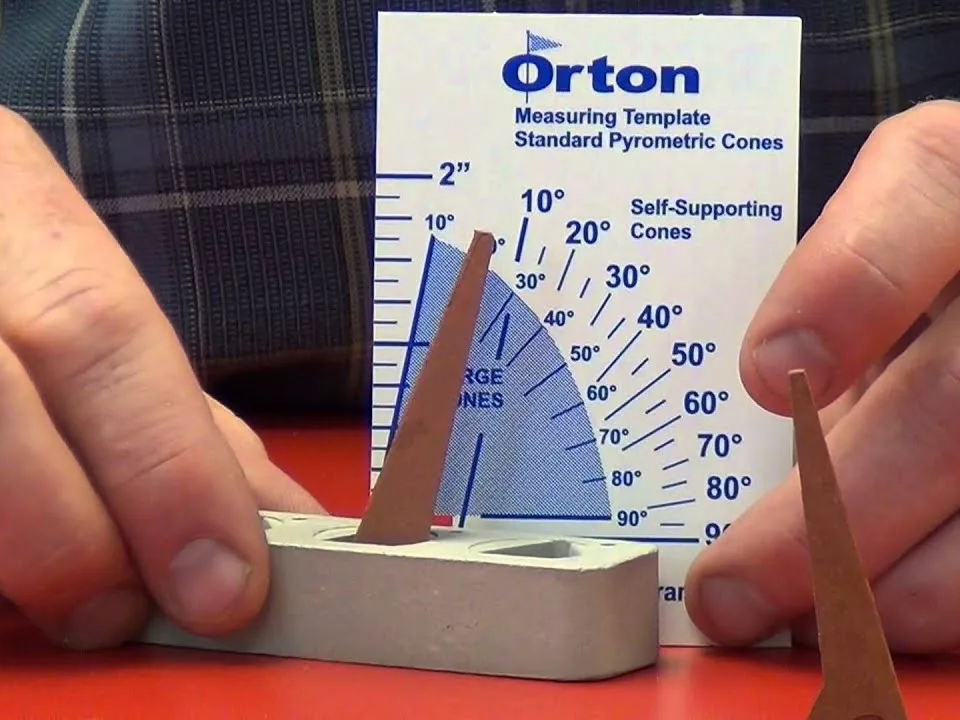

ПОРЯДОК ПРИМЕНЕНИЯ пироскопов регламентирован в ГОСТ 21739-76. При установке на подставку основание пироскопа на 8 мм заделывают в пластичную глину. Пироскоп чуть-чуть (8-10 градусов) наклоняют по направлению короткого ребра. Обычно устанавливают одновременно три или более пироскопов с последовательными номерами. Тогда после обжига легко определить, какому конусу фактически соответствовал обжиг.

Вид конусов после обжига.

Под падением пироскопа понимается дугообразное его изгибание в заданных условиях нагрева до момента, когда вершина пироскопа коснется горизонтальной подставки, на которую он установлен. Соответствие температуры в зоне нахождения пироскопа его номеру определяется с погрешностью плюс-минус 10 градусов, но только в том случае, если нагрев в последние 100°C происходил со скоростью 2°C в минуту.

При других темпах нагрева может наблюдаться серьезное отклонение. Так, при длительной выдержке при 1180°C упадет не только пироскоп № 118, но и № 120 и даже № 123. И наоборот, в очень быстрых обжигах пироскоп может устоять, несмотря на то, что термопара показала температуру падения.

Падение пироскопа определяют либо в процессе обжига, либо по его окончании. В первом случае пироскопы размещают так, чтобы их было видно в глазок печи. Процесс падения, если он начался, происходит очень быстро, поэтому за пироскопом нужно наблюдать непрерывно. Это может понадобиться, когда обжиг проводят без контроля за температурой другими средствами, или когда необходимо определить температуру обжига по прибору, соответствующую требуемому конусу, чтобы следующие обжиги проводить только по прибору. Второй вариант удобен для определения неравномерности распределения температуры в печи. По результатам определения решают, в какие зоны печи какие изделия (глазури) лучше ставить, или перераспределяют мощности теплового источника печи для достижения лучшей равномерности.

ОБЖИГ НА "КОНУС". Пироскоп определяет не совсем температуру, а некоторое суммарное количество тепла, которое он получил за всю свою жизнь до падения. Поведение пироскопа во многом подобно поведению глины и глазурей: для созревания черепка нужна и достаточно высокая температура, и некоторое время, чтобы завершилось образование прочной керамической структуры; для глазурей нужна температура, чтобы они расплавились (стали жидкими) и время, чтобы они растеклись. Но чем ниже температура, тем больше нужно времени. Чем выше температура - тем меньше. Конус чувствует одновременно оба значения, поэтому он наилучшим образом отражает поведение обжигаемого материала. Часто режим обжига указывают только "в конусах", чтобы свести к минимуму разницы в графике обжига. Это особенно правильно, если принять во внимание возможные ошибки измерения температуры термопарами. Когда говорят "это глазурь на 6 конус Ортона" (он соответствует нашему № 120), можете смело обжигать глазурь именно на конус № 120, даже если при этом термопара покажет 1180°C или 1250°C. Когда известен конус, при котором получаются наилучшие результаты, можно смело проводить обжиги на других печах - результаты будут очень близкими.

СООТВЕТСТВИЕ ПИРОСКОПОВ РОССИИ КОНУСАМ ОРТОНА И ТЕМПЕРАТУРЕ ПО ЦЕЛЬСИЮ И ФАРЕНГЕЙТУ.
